Suslėgto oro talpos kompresoriams: funkcija ir privalumai

Suslėgto oro talpa – dažnai dar vadinama suslėgto oro rezervuaru – saugo kompresoriaus pagamintą suslėgtą orą ir prireikus jį tiekia atgal į sistemą. Ji veikia kaip buferis tarp kompresoriaus ir prijungtų suslėgto oro vartotojų. Ypač esant kintamam oro poreikiui, talpa užtikrina, kad trumpam būtų galima naudoti daugiau suslėgto oro, nei tuo metu pagamina kompresorius.

Tokie oro poreikio šuoliai atsiranda, pavyzdžiui, įjungiant pneumatinius įrankius, mašinas arba pneumatines sistemas. Suslėgto oro talpa trumpam kompensuoja šiuos poreikio šuolius ir taip sumažina didelius slėgio svyravimus vamzdynų tinkle. Tai padeda užtikrinti stabilesnį darbinį slėgį ir gali pagerinti pneumatinių įrenginių veikimą.

Tinkamai parinkta suslėgto oro talpa taip pat gali sumažinti kompresoriaus įsijungimų skaičių. Neturėdamas pakankamo kaupimo tūrio, kompresorius dažniau įsijungia ir išsijungia arba dažniau pereina tarp apkrovos ir tuščiosios eigos režimų, kai oro poreikis mažas arba dažnai keičiasi. Mažesnis ciklų skaičius gali sumažinti mechaninę apkrovą ir prisidėti prie tolygesnio visos suslėgto oro sistemos veikimo.

Svarbu: didesnė suslėgto oro talpa nepadidina nuolatinio kompresoriaus našumo. Ji tik suteikia ribotą suslėgto oro rezervą. Jei prijungti vartotojai ilgą laiką sunaudoja daugiau oro nei kompresorius gali pagaminti, slėgis talpoje mažės net ir esant dideliam kaupimo tūriui. Tokiu atveju reikalingas didesnio efektyvaus našumo kompresorius.

Stūmokliniuose kompresoriuose suslėgto oro talpa papildomai slopina pulsuojantį oro tiekimą ir sumažina dažnus variklio paleidimus. Sraigtiniuose kompresoriuose ji stabilizuoja tinklo slėgį ir padeda valdyti sistemą esant kintamam oro suvartojimui. Net ir sraigtiniai kompresoriai su dažnio keitikliu gali būti naudingi su suslėgto oro talpa, ypač kai atsiranda trumpalaikiai dideli oro poreikio šuoliai. Tinkamas kaupimo tūris priklauso nuo Airpress kompresoriaus našumo, oro suvartojimo, poreikio šuolių trukmės ir leistino slėgio kritimo.

Suslėgto oro talpos apskaičiavimas: kokio tūrio reikia?

Airpress siūlo suslėgto oro talpas, kurių tūris nuo 50 iki 10 000 litrų. Tinkamas talpos dydis nustatomas ne vien pagal kompresoriaus variklio galią, bet pirmiausia pagal efektyvų oro našumą, prijungtų įrenginių oro suvartojimą ir susidarančius trumpalaikius poreikio šuolius.

Projektuojant sistemą pirmiausia reikėtų žinoti šiuos parametrus:

• efektyvų kompresoriaus našumą l/min arba m³/min;
• vidutinį sistemos oro suvartojimą;
• maksimalų oro suvartojimą poreikio šuolio metu;
• poreikio šuolio trukmę;
• leistiną slėgio kritimą suslėgto oro tinkle.

Svarbiausias parametras yra efektyvus kompresoriaus našumas. Teorinis įsiurbiamo oro kiekis nėra tinkamiausias skaičiavimui, nes realiai prieinamas oro kiekis gali būti mažesnis.

Vidutinis suvartojimas ir oro poreikio šuoliai

Vidutinis oro suvartojimas parodo, kiek suslėgto oro reikia ilgesniu laikotarpiu. Tačiau suslėgto oro talpos dydžiui ypač svarbūs yra trumpalaikiai dideli oro poreikiai.

Toks poreikio šuolis atsiranda, pavyzdžiui, kai vienu metu naudojami keli pneumatiniai įrankiai arba kai mašina trumpam sunaudoja daug oro. Jei tuo metu kompresorius tiekia mažiau oro nei sunaudojama, suslėgto oro talpa laikinai kompensuoja trūkstamą kiekį.

Suslėgto oro talpa gali kompensuoti trumpalaikį papildomą poreikį, tačiau negali pakeisti nuolat per mažo kompresoriaus. Jei nuolatinis oro suvartojimas viršija efektyvų kompresoriaus našumą, slėgis anksčiau ar vėliau sumažės net ir naudojant didelę talpą.

Supaprastintas talpos tūrio apskaičiavimas

Pirmajam įvertinimui reikalingą kaupimo tūrį galima apskaičiuoti pagal oro kiekį, kurio trūksta poreikio šuolio metu:

Talpos tūris litrais ≈ trūkstamas oro kiekis l/min × trukmė minutėmis ÷ leistinas slėgio kritimas barais

Trūkstamas oro kiekis yra skirtumas tarp maksimalaus oro suvartojimo ir efektyvaus kompresoriaus našumo.

Praktinis skaičiavimo pavyzdys

Įrenginiui trumpalaikio darbo metu reikia 2000 l/min. Kompresoriaus efektyvus našumas yra 1200 l/min. Trūkstamas oro kiekis:

2000 l/min − 1200 l/min = 800 l/min.

Poreikio šuolis trunka 30 sekundžių, tai yra 0,5 minutės. Per šį laiką slėgis gali sumažėti nuo 10 iki 8 barų. Leistinas slėgio kritimas yra 2 barai.

Supaprastintas skaičiavimas:

800 × 0,5 ÷ 2 = 200 litrų

Pagal skaičiavimą šiame pavyzdyje reikalingas mažiausiai apie 200 litrų kaupimo tūris. Kadangi realios darbo sąlygos gali keistis, rekomenduojama numatyti papildomą saugos rezervą. Praktikoje todėl gali būti tinkama, pavyzdžiui, 270 arba 300 litrų Airpress suslėgto oro talpa.

Kas nutinka, jei suslėgto oro talpa yra per maža?

Per maža talpa gali kompensuoti poreikio šuolius tik labai trumpą laiką. Galimos pasekmės:

• greiti slėgio svyravimai vamzdynų tinkle;
• dažni stūmoklinio kompresoriaus įsijungimai ir išsijungimai;
• dažnesni apkrovos ir tuščiosios eigos režimo pokyčiai sraigtiniame kompresoriuje;
• nepakankamas darbinis slėgis mašinoms ir įrankiams;
• didesnė tam tikrų kompresoriaus komponentų mechaninė apkrova.

Ypač sistemose, kuriose oro suvartojimas stipriai svyruoja, labai svarbu pasirinkti pakankamą kaupimo tūrį.

Ar suslėgto oro talpa gali būti per didelė?

Didesnė suslėgto oro talpa techniškai nėra savaime blogas sprendimas. Ji suteikia didesnį rezervą ir gali padėti užtikrinti stabilesnį slėgį. Tačiau tūris turi būti tinkamai pritaikytas prie sistemos poreikių.

Per didelė talpa gali lemti:

• didesnes įsigijimo ir montavimo išlaidas;
• didesnį reikalingą montavimo plotą;
• ilgesnį užpildymo laiką pirmojo paleidimo metu;
• didesnį sukauptos suslėgto oro energijos kiekį;
• didesnius reikalavimus montavimui ir patikroms.

Todėl tikslas nėra pasirinkti didžiausią įmanomą talpą, o pritaikyti jos tūrį prie realaus oro poreikio ir kompresoriaus darbo režimo.

Patikimam sistemos parinkimui, be skaičiavimų, taip pat reikėtų įvertinti pageidaujamą įsijungimų dažnį, esamą vamzdynų tūrį, galimas būsimas sistemos plėtros galimybes ir Airpress kompresoriaus valdymo sistemą. Sudėtingoms arba pramoninėms sistemoms rekomenduojama atlikti individualų projektinį parinkimą.

Kaip tinkamai pasirinkti 11–42 barų suslėgto oro talpą?

Airpress siūlo suslėgto oro talpas, skirtas maksimaliam slėgiui nuo 11 iki 42 barų. Reikalingas slėgio diapazonas priklauso nuo maksimalaus galimo kompresoriaus ir visos suslėgto oro sistemos slėgio. Todėl svarbu įvertinti ne tik įprastą prijungtų mašinų ir įrankių darbinį slėgį.

Darbinis slėgis ir maksimalus leistinas slėgis

Darbinis slėgis yra slėgis, kuriuo suslėgto oro sistema veikia įprastomis sąlygomis. Daugelis įrankių ir mašinų naudoja, pavyzdžiui, apie 6–8 barų slėgį, tuo tarpu kompresorius gali pagaminti ir talpoje sukaupti didesnio slėgio orą. Ant talpos techninių duomenų lentelės nurodytas maksimalus slėgis reiškia didžiausią leistiną suslėgto oro talpos slėgį. Šios vertės negalima viršyti eksploatacijos metu.

Renkantis talpą reikia atsižvelgti į:

• maksimalų kompresoriaus išjungimo slėgį;
• apsauginio vožtuvo nustatymą;
• galimus slėgio šuolius sistemoje;
• visų prijungtų komponentų maksimalų leistiną slėgį.

Suslėgto oro talpa turi būti pritaikyta bent jau didžiausiam slėgiui, kuris gali susidaryti sistemoje. Todėl 11 barų maksimaliam slėgiui skirta talpa negali būti naudojama sistemoje, kurioje gali atsirasti didesnis slėgis.

Koks slėgio diapazonas tinka kompresoriui?

Daugeliui dirbtuvių ir standartinių pramoninių sistemų naudojamos 11, 12 arba 16 barų suslėgto oro talpos.

• 11 barų: tinkama daugeliui standartinių sistemų su kompresoriais, veikiančiais iki maždaug 10 barų.
• 12 barų: tinkama sistemoms, kuriose reikalingas šiek tiek didesnis maksimalus slėgis.
• 16 barų: reikalinga, kai kompresorius arba naudojimo paskirtis reikalauja gerokai didesnio slėgio.

Specialioms pramoninėms reikmėms Airpress taip pat siūlo aukšto slėgio suslėgto oro talpas, kurių maksimalus leistinas slėgis siekia iki 42 barų. Tokie modeliai naudojami sistemose, kur standartinių 11, 12 arba 16 barų sprendimų nepakanka.

Talpos slėgio klasė visada turi būti suderinta su kompresoriaus techniniais duomenimis. Renkantis reikia įvertinti ne tik pageidaujamą darbinį slėgį, bet pirmiausia maksimalų Airpress kompresoriaus slėgį.

Didesnė slėgio klasė ne visada yra geresnis pasirinkimas

Suslėgto oro talpa, pritaikyta 16, 30 arba 42 barams, pati nesukuria didesnio slėgio ir taip pat nepadidina kompresoriaus efektyvaus našumo. Ji tik yra konstrukciškai pritaikyta didesniam maksimaliam slėgiui. Todėl nereikalingai aukšta slėgio klasė įprastomis sąlygomis dažniausiai nesuteikia praktinės naudos.

Aukšto slėgio talpos gali būti sunkesnės, brangesnės ir sudėtingesnės montuoti. Teisingas pasirinkimas yra tokia talpa, kurios slėgio klasė saugiai atitinka realius sistemos parametrus. Taip pat nereikėtų be reikalo didinti kompresoriaus slėgio tam, kad būtų sukaupta daugiau oro. Didesnis kompresoriaus slėgis paprastai reiškia didesnes energijos sąnaudas, didesnius nuotėkių nuostolius ir didesnę prijungtų komponentų apkrovą.

Visi komponentai turi būti pritaikyti atitinkamam slėgiui

Ne tik suslėgto oro talpa, bet ir visa sistema turi būti pritaikyta maksimaliam galimam slėgiui. Tai apima vamzdynus ir suslėgto oro žarnas, uždarymo bei atbulinius vožtuvus, manometrus ir apsauginius vožtuvus, filtrus ir oro džiovintuvus, kondensato išleidimo sistemas bei jungtis ir armatūrą.

Apsauginis vožtuvas turi būti tinkamai parinktas ir nustatytas taip, kad nebūtų viršytas maksimalus leistinas talpos slėgis. Taip pat jo pralaidumas turi atitikti maksimalų kompresoriaus našumą. Jei sistemoje naudojami komponentai su skirtingomis slėgio klasėmis, leistiną sistemos ribą visada nustato mažiausio maksimalaus slėgio komponentas.

Standartiniai modeliai ir aukšto slėgio versijos

Įprastos Airpress suslėgto oro talpos su 11, 12 arba 16 barų slėgio klase dažnai yra tiekiamos tiesiai iš sandėlio. Rečiau naudojami modeliai, aukšto slėgio talpos bei specialios medžiagos ar konstrukcijos versijos, atsižvelgiant į techninius reikalavimus, gaminamos pagal individualų užsakymą. Tokiu būdu galima pasirinkti Airpress suslėgto oro talpą, kuri tinkamai atitinka visos sistemos techninius ir saugos reikalavimus.

Vertikali ar horizontali suslėgto oro talpa?

Ar tinkamesnė yra vertikali, ar horizontali suslėgto oro talpa, pirmiausia priklauso nuo montavimo vietos ir planuojamos sistemos konstrukcijos. Esant tokiam pačiam tūriui ir slėgio klasei, abi konstrukcijos iš esmės atlieka tą pačią kaupimo funkciją.

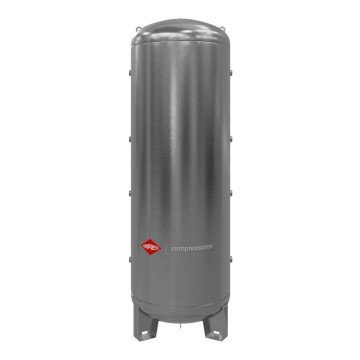

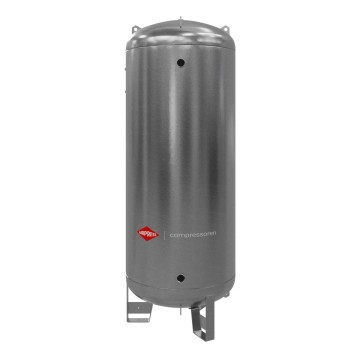

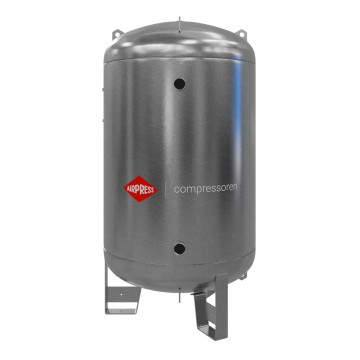

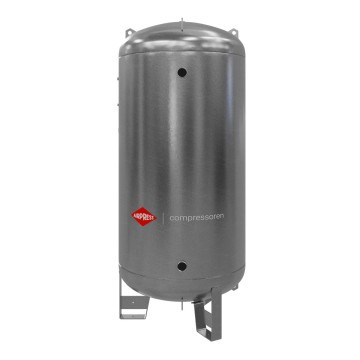

Vertikalios suslėgto oro talpos

Vertikali suslėgto oro talpa užima mažai grindų ploto, todėl ypač tinka siauroms kompresorinėms patalpoms. Tačiau būtinas pakankamas patalpos aukštis. Po montavimo turi būti lengvai pasiekiamos jungtys, techninių duomenų lentelė, patikros anga ir kondensato išleidimo sistema. Kadangi kondensatas kaupiasi žemiausiame taške, išleidimo vieta turi būti lengvai prieinama. Tai palengvina reguliarų arba automatinį vandens pašalinimą.

Horizontalios suslėgto oro talpos

Horizontali suslėgto oro talpa užima daugiau grindų ploto, tačiau jai reikia mažesnio patalpos aukščio. Todėl ji yra tinkamas sprendimas patalpoms su žemomis lubomis arba sistemoms, kuriose komponentai montuojami ant talpos arba virš jos. Horizontalios suslėgto oro talpos dažnai naudojamos kaip pagrindas kompresoriams, džiovintuvams arba pilnoms suslėgto oro stotelėms. Taip pat būtina užtikrinti, kad kondensatas galėtų patikimai nutekėti į numatytą išleidimo vietą.

Renkantis talpą, be tūrio ir maksimalaus slėgio, taip pat reikia įvertinti matmenis, transportavimo galimybes ir reikalingą vietą techninei priežiūrai.

Cinkuota ar milteliniu būdu dažyta suslėgto oro talpa?

Pulveriniu būdu dažytos Airpress suslėgto oro talpos gaminamos iš anglinio plieno, kurio paviršius apsaugotas atspariu miltelinių dažų sluoksniu. Šis sluoksnis sudaro apsauginį barjerą nuo drėgmės, deguonies ir nešvarumų bei sumažina paviršiaus korozijos riziką. Taip pat jis apsaugo talpą nuo nedidelių mechaninių pažeidimų.

Šios apsaugos patikimumas priklauso nuo paviršiaus paruošimo, naudojamos dangos sistemos ir pačios dangos būklės. Įbrėžimai, smūgių pažeidimai arba nepakankamai padengtos briaunos gali atidengti pagrindinį plieną. Miltelinė danga taip pat nesuteikia tokios katodinės apsaugos kaip cinko sluoksnis.

Sausose ir švariose patalpose milteliniu būdu dažyta Airpress suslėgto oro talpa paprastai yra tinkamas pasirinkimas. Esant didelei drėgmei, dažnam kondensato susidarymui arba agresyvesnei aplinkai, dažnai geresnis sprendimas yra cinkuota suslėgto oro talpa. Cinko sluoksnis suteikia didesnę apsaugą nuo korozijos ir gali papildomai apsaugoti plieną net esant nedideliems paviršiaus pažeidimams.

Cinkuota versija ypač rekomenduojama:

• drėgnose kompresorinėse;
• kai talpa montuojama prieš suslėgto oro džiovintuvą;
• žemės ūkio arba intensyviai apkrautose pramoninėse aplinkose;
• kai reikalingas didesnis atsparumas korozijai.

Nepriklausomai nuo pasirinktos versijos, suslėgto oro talpoje gali kauptis kondensatas. Jis turi būti reguliariai pašalinamas naudojant rankinį arba automatinį kondensato išleidimo vožtuvą. Todėl nei miltelinė danga, nei cinkavimas nepakeičia tinkamo vandens pašalinimo ir reguliarios talpos kontrolės.

Suslėgto oro talpa prieš ar po oro džiovintuvo?

Suslėgto oro talpos vieta sistemoje priklauso nuo reikalaujamos oro kokybės, naudojamo džiovintuvo tipo ir visos įrangos konstrukcijos. Abi konfigūracijos gali būti tinkamos, tačiau jų paskirtis skiriasi.

Suslėgto oro talpa prieš džiovintuvą

Talpa prieš oro džiovintuvą dažnai naudojama kaip pirminis oro kaupimo rezervuaras. Ji sumažina trumpalaikius oro poreikio svyravimus ir padeda stabilizuoti kompresoriaus darbą.

Šios konfigūracijos privalumai:

• mažesnis kompresoriaus įsijungimų ir išsijungimų skaičius;
• stabilesnis suslėgto oro tiekimas;
• mažesnė apkrova oro džiovintuvui;
• galimybė pašalinti dalį kondensato prieš oro paruošimo procesą.

Šis sprendimas dažnai naudojamas standartinėse pramoninėse sistemose, kur suslėgtas oras po džiovinimo tiekiamas tiesiai į įrenginius.

Suslėgto oro talpa po džiovintuvo

Talpa po oro džiovintuvu naudojama tada, kai svarbi pastovi oro kokybė ir papildomas paruošto oro rezervas. Tokiu atveju talpoje jau kaupiasi išdžiovintas ir išvalytas suslėgtas oras.

Šios konfigūracijos privalumai:

• paruošto oro kaupimas tiesiai prieš vartotojus;
• papildoma apsauga nuo trumpalaikių oro poreikio šuolių;
• stabilesnė oro kokybė jautriose sistemose;
• mažesnė rizika, kad kondensatas pateks į galutinę naudojimo vietą.

Toks sprendimas dažnai pasirenkamas sistemose, kuriose naudojami pneumatiniai įrenginiai, kuriems reikalinga pastovi oro kokybė.

Ar galima naudoti dvi suslėgto oro talpas?

Taip, didesnėse arba sudėtingesnėse sistemose gali būti naudojamos kelios suslėgto oro talpos. Viena talpa gali būti montuojama prieš džiovintuvą, o kita – po jo. Tokiu būdu galima atskirti kompresoriaus darbo stabilizavimą nuo paruošto oro kaupimo.

Toks sprendimas gali būti naudingas:

• didelėse gamybos įmonėse;
• sistemose su dideliais oro poreikio svyravimais;
• kai reikalinga aukšta ir pastovi oro kokybė;
• kai suslėgto oro tiekimo patikimumas yra labai svarbus.

Suslėgto oro talpos montavimas ir priežiūra

Tinkamas suslėgto oro talpos montavimas yra būtinas saugiam ir efektyviam sistemos veikimui. Talpa turi būti sumontuota ant stabilaus pagrindo, užtikrinant pakankamą erdvę patikrai, techninei priežiūrai ir kondensato išleidimui.

Montuojant reikia atsižvelgti į:

• lengvą priėjimą prie jungčių ir vožtuvų;
• apsauginio vožtuvo įrengimą;
• manometro matomumą;
• reguliarų kondensato pašalinimą;
• apsaugą nuo pernelyg didelės drėgmės ir agresyvios aplinkos.

Reguliari kontrolė padeda išlaikyti saugų veikimą ir prailgina suslėgto oro talpos eksploatavimo laiką. Patikros intervalai ir reikalavimai priklauso nuo šalies teisės aktų, naudojimo sąlygų bei maksimalios slėgio klasės.

Suslėgto oro talpų saugos reikalavimai ir patikros

Suslėgto oro talpa yra slėginis įrenginys, todėl jos naudojimui taikomi konkretūs saugos reikalavimai. Tinkamas montavimas, eksploatavimas ir periodinė kontrolė yra būtini norint užtikrinti saugų visos suslėgto oro sistemos veikimą.

Reikalavimai gali skirtis priklausomai nuo šalies, talpos tūrio, maksimalaus slėgio ir naudojimo sąlygų. Todėl visada būtina laikytis galiojančių teisės aktų bei gamintojo pateiktų instrukcijų.

Slėginės įrangos patikra

Suslėgto oro talpos turi būti reguliariai tikrinamos, siekiant įvertinti jų techninę būklę ir saugų naudojimą. Patikros metu gali būti tikrinama:

• talpos išorinė būklė;
• galimi korozijos požymiai;
• jungčių ir vožtuvų būklė;
• apsauginio vožtuvo veikimas;
• slėgio matavimo įrangos tinkamumas;
• atitiktis galiojantiems saugos reikalavimams.

Ypač svarbu atkreipti dėmesį į vietas, kuriose gali kauptis drėgmė arba kondensatas. Net ir tinkamai apsaugota talpa turi būti reguliariai prižiūrima, nes kondensatas gali skatinti koroziją iš vidaus.

CE ženklinimas ir techninė dokumentacija

Airpress suslėgto oro talpos gaminamos laikantis taikomų Europos reikalavimų slėginei įrangai. Kartu su įrenginiu pateikiama techninė dokumentacija, kurioje nurodyti svarbiausi parametrai, tokie kaip:

• talpos tūris;
• maksimalus leistinas slėgis;
• darbinė temperatūra;
• serijos numeris;
• gamybos duomenys.

Ši informacija yra svarbi tinkamam montavimui, priežiūrai ir galimoms patikroms ateityje.

Kiek litrų turi būti suslėgto oro talpa?

Tinkamas suslėgto oro talpos tūris priklauso nuo kompresoriaus našumo, oro suvartojimo pobūdžio ir sistemos reikalavimų. Per maža talpa gali lemti dažną kompresoriaus įsijungimą ir didesnį komponentų nusidėvėjimą. Per didelė talpa gali būti ekonomiškai nepagrįsta ir užimti daugiau vietos.

Bendrai vertinant talpos dydį reikia atsižvelgti į:

• kompresoriaus oro našumą;
• oro poreikio svyravimus;
• darbo ciklą;
• reikalingą slėgio stabilumą;
• vietą montavimui.

Sudėtingesnėse pramoninėse sistemose rekomenduojama atlikti išsamų oro poreikio įvertinimą, kad būtų parinktas optimalus suslėgto oro talpos dydis.

Airpress suslėgto oro talpos jūsų sistemai

Airpress siūlo platų suslėgto oro talpų pasirinkimą skirtingoms reikmėms – nuo mažų dirbtuvių iki profesionalių pramoninių įrenginių. Galima pasirinkti skirtingą tūrį, montavimo tipą, paviršiaus apsaugą ir maksimalų slėgį.

Renkantis tinkamą talpą svarbu įvertinti ne tik kainą, bet ir visos suslėgto oro sistemos patikimumą, energijos efektyvumą bei ilgalaikes eksploatacijos sąnaudas.

Reikia pagalbos pasirenkant tinkamą suslėgto oro talpą? Airpress specialistai padės parinkti sprendimą, pritaikytą jūsų įmonei ir konkretiems sistemos poreikiams.
