Suslėgto oro centrinė sistema: optimizuokite našumą ir energijos efektyvumą
Suslėgto oro centrinė sistema, dar vadinama suslėgto oro tinklu, suslėgto oro sistema, suslėgto oro instaliacija arba pneumatine sistema, dažnai yra pramonės įmonių, profesionalių dirbtuvių ir garažų pagrindas, nes tiekia energiją pneumatinėms mašinoms ir įrankiams, kurie yra būtini jų veikimui. Siekiant užtikrinti tinkamą suslėgto oro veikimą ir transportavimą į įvairius įrenginius, visi sistemos komponentai turi būti tinkamai parinkti ir suderinti.
Sužinokite daugiau apie suslėgto oro sistemas mūsų brošiūroje (anglų kalba)Reikia konsultacijos dėl pneumatinės sistemos įrengimo? Palikite savo kontaktinius duomenis ir mes kuo greičiau su jumis susisieksime!
Pneumatinės sistemos įrengimo etapai
Efektyvios suslėgto oro centrinės sistemos veikimas pagrįstas keliais pagrindiniais etapais, kurių kiekvienas atlieka svarbų vaidmenį užtikrinant bendrą sistemos našumą. Nuo oro gamybos iki valymo, kaupimo ir transportavimo – kiekvienas etapas turi būti kruopščiai suplanuotas ir įgyvendintas, kad sistema veiktų patikimai ir ekonomiškai:
- Gamyba: pramoninėse suslėgto oro sistemose dažniausiai naudojami sraigtiniai kompresoriai, užtikrinantys nuolatinį ir patikimą oro tiekimą, o stūmokliniai kompresoriai naudojami esant mažesniam poreikiui arba kaip papildymas esamai sistemai.
- Oro kaupimas: suslėgtas oras gali būti kaupiamas slėginiuose rezervuaruose – kompresoriaus talpoje (jeigu jos pakanka) arba išorinėje talpoje (kompresoriams be talpos arba kai esamos talpos nepakanka). Suslėgto oro kaupimas leidžia išvengti oro trūkumo darbo metu ir sumažinti energijos sąnaudas.
- Transportavimas: specialūs pneumatiniai vamzdynai yra esminė suslėgto oro sistemos dalis. Tinkamai sujungtas vamzdynų tinklas užtikrina optimalų suslėgto oro naudojimą, todėl galima taupyti energiją.
- Valymas: suslėgtam orui valyti naudojami filtrai, kurie pašalina kondensatą, alyvos garus ir kitus teršalus. Suslėgto oro filtrų pasirinkimas labai priklauso nuo reikalaujamos oro kokybės ir standarto ISO, kurį turi atitikti sistema. Skiltyje Suslėgto oro paruošimas rasite pirminius filtrus (montuojamus prieš oro džiovintuvą), smulkiuosius filtrus (montuojamus po džiovintuvo), aktyvintos anglies filtrus (galutinius filtrus) ir kitus komponentus.
- Džiovinimas: norint pašalinti kondensatą iš suslėgto oro, galima pasirinkti šaldymo tipo oro džiovintuvus, adsorbcinius oro džiovintuvus (kurie taip pat pašalina tokius teršalus kaip alyva ir kondensatas) arba išėjimo aušintuvus.
Pneumatinės sistemos komponentai:
Kompresoriai
Kompresoriaus pasirinkimą pneumatinei sistemai lemia keli veiksniai, įskaitant sistemos dydį ir suslėgto oro naudojimo dažnumą:
- Vidutinėms ir didelėms pramoninėms suslėgto oro sistemoms → sraigtinis kompresorius: veikia nuolat, užtikrina stabilų slėgį ir didelį oro našumą. Modeliai su kintamu greičiu (su dažnio keitikliu) leidžia optimizuoti elektros energijos suvartojimą — pavyzdžiui, mūsų serijos APS X G2 arba PremiumPower.
- Esamai sistemai papildyti, mažesnei sistemai įrengti arba esant periodiniam oro poreikiui → stūmoklinis kompresorius: mažiau efektyvus dideliems nuolatiniams oro kiekiams, tačiau leidžia pasiekti aukštą slėgį (mūsų asortimente yra modelių iki 14 barų) — pavyzdžiui, serijos profesionalūs HL, HK, VK arba G kompresoriai, pramoniniai K kompresoriai ir tylieji APZ kompresoriai.
Slėginė talpa
Suslėgto oro talpa yra svarbi suslėgto oro sistemos dalis, kurioje kaupiamas kompresoriaus pagamintas oras. Talpos tūris visada turi būti pakankamas. Todėl rekomenduojama rinktis didesnę talpą, kad būtų užtikrintas pakankamas suslėgto oro kiekis.
Slėginės talpos siūlomos dengtos, cinkuotos ir cinkuotos bei dengtos versijos. Siūlome talpas, skirtas 11, 12 ir 16 barų slėgiui, įvairių tūrių. Visos talpos turi patikros ženklinimą ir CE sertifikatą. CE sertifikatas pridedamas kartu su talpos pristatymu.

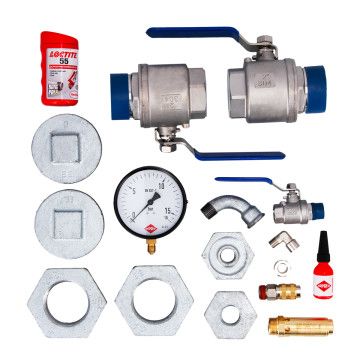

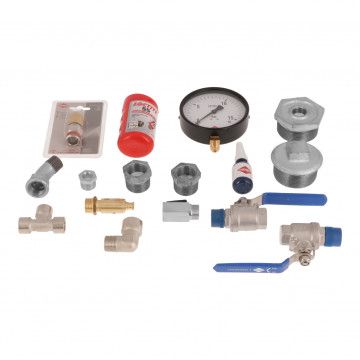

Talpos montavimo komplektai
Svarbu, kad slėginė talpa būtų tinkamai prijungta prie suslėgto oro sistemos. Tam siūlome montavimo komplektus, kurie yra visiškai pritaikyti konkrečioms talpoms. Pavyzdžiui, 500 litrų 11 bar talpos montavimo komplektas (379500) yra pritaikytas 500 l 11 bar talpai (3650011).
Aukšto slėgio žarnos
Aukšto slėgio oro žarnos sukurtos atlaikyti labai aukštą slėgį. Kuo mažesnis jungties dydis, tuo didesnis darbinis slėgis; pavyzdžiui, 1/2" žarnos atlaiko 160 barų darbinį slėgį, 3/4" – 105 barus, o 1" – 88 barus. Mūsų asortimente yra 1, 1,5 ir 2 metrų aukšto slėgio oro žarnos.

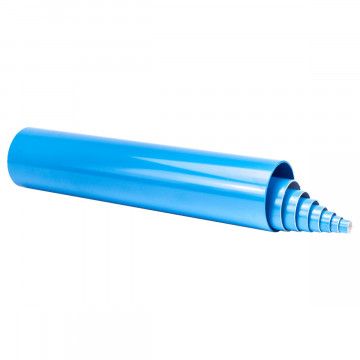

Aliuminio vamzdžiai
Suslėgtas oras transportuojamas naudojant aliuminio suslėgto oro vamzdžius. Šio tipo vamzdynai pasižymi tuo, kad dėl lygaus vidinio paviršiaus suslėgtas oras teka su labai mažu pasipriešinimu. Šie vamzdžiai mūsų internetinėje parduotuvėje yra įvairių skersmenų – nuo 16 iki 63 mm.

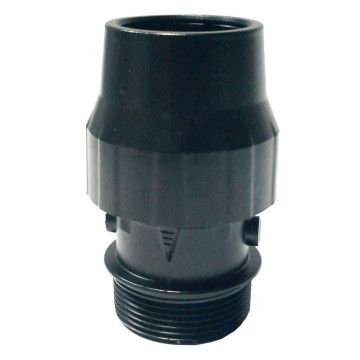

Vamzdžių jungtys
Aliuminio vamzdžių jungtys leidžia sujungti visą pneumatinę sistemą. Tokiu būdu galima sukurti pilną ir sandarų suslėgto oro tinklą jūsų dirbtuvėse arba gamykloje.
Mūsų pasiūlyme yra poliamido ir aliuminio jungtys šių tipų:

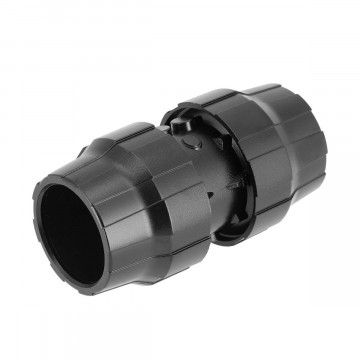

- Tiesios jungtys;
- T formos jungtys;

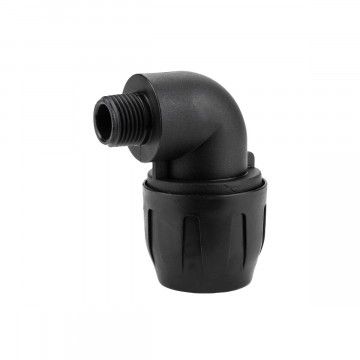

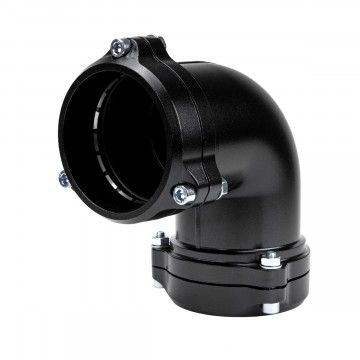

- 45° ir 90° alkūninės jungtys;
- Jungiamieji flanšai;

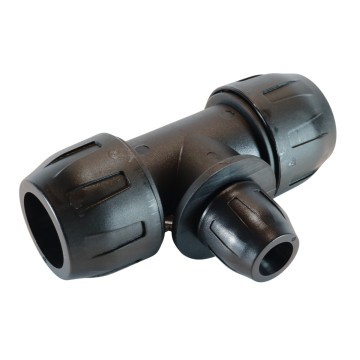

- Redukcinės jungtys;
- Kamščiai;
- Vamzdžių movos;
- Vamzdžių atšakos: leidžia įrengti papildomas jungtis sistemoje ir išplėsti tinklą iki reikalingų oro naudojimo vietų;
- Pneumatiniai skirstytuvai: būtini sistemose su keliais kontūrais. Daugiašakės jungtys ir pjovimo žiedai leidžia tiekti orą kelioms skirtingo našumo linijoms bei atjungti atskiras pneumatinės sistemos dalis.
- Kiti elementai ir jungtys: moduliniai komponentai, leidžiantys greitai įrengti sistemą ir lengvai ją išplėsti naudojant tvirtas bei ilgaamžes jungtis.
Oro paruošimo komponentai
Oro paruošimo komponentai apima filtrus, slėgio reguliatorius, tepalines ir kitus elementus. Rekomenduojama juos montuoti tiesiogiai oro naudojimo vietose, kad būtų užtikrinta tinkama oro kokybė ir apsaugoti pneumatiniai įrankiai. Išimtis yra dažymo filtras, kuris montuojamas tiesiai prieš oro talpą (pavyzdžiui, dažymo kabinoje), siekiant užtikrinti aukščiausią oro kokybę.
Dažniausiai naudojami oro tiekimo taškai yra:
- Bazinis taškas: rutulinis vožtuvas + greitoji jungtis;
- Saugus taškas įrankiams: rutulinis vožtuvas + filtro-reguliatoriaus blokas + sieninis modulis / jungčių blokas su greitosiomis jungtimis;
- Taškas su sauso ir alyvuoto oro atskyrimu: vožtuvas + filtro-reguliatorius + blokas su greitosiomis jungtimis = sauso oro išėjimas; tepalinė + kitas blokas ir jungtys = alyvuoto oro išėjimas;
- Daugiašakis taškas: vožtuvas + sieninis modulis / jungčių blokas su keliomis jungtimis skirtingiems oro tiekimo taškams.
Rutuliniai vožtuvai
Įrengti pasirinktoje sistemos dalyje arba oro naudojimo vietoje, nerūdijančio plieno rutuliniai vožtuvai naudojami greitam oro srauto uždarymui arba atidarymui. Tai leidžia atlikti techninės priežiūros darbus netrikdant visos sistemos veikimo.
Kiti komponentai
- Greitosios pneumatinės jungtys: komponentai greitam ir saugiam sujungimui, užtikrinantys patikimą sistemos veikimą;
- Pneumatinės žarnos (su ritėmis arba be jų): komponentai pneumatinių įrankių prijungimui;

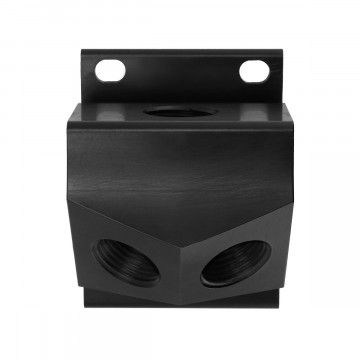

- Sieniniai laikikliai ir kiti sieniniai tvirtinimo elementai: tvirti tvirtinimo taškai žarnoms pritvirtinti;
- Surinkimo priedai: tepimo skysčiai ir kiti komponentai.
Suslėgto oro centrinės sistemos paleidimo sąlygos
Būdami suslėgto oro sistemų tiekėjai, savo klientų prašome:
- Paruošti visus logistikos aspektus: pavyzdžiui, pasirūpinti tokios įrangos kaip kranas nuoma, kad įrenginiai būtų pastatyti tinkamoje vietoje;
- Pritaikyti patalpą pagal kompresoriaus ir kitos įrangos poreikius;
- Paruošti elektros tiekimą sistemai pagal iš anksto pateiktas rekomendacijas.
Pastaba: seno kompresoriaus arba esamos sistemos išmontavimas ir galimas pakeitimas nėra įtrauktas į sistemos įrengimo kainą.
Projektų pavyzdžiai
Vienas iš Airpress suprojektuotų ir įdiegtų suslėgto oro sistemų pavyzdžių yra 2023 metais Gdanske automobilių pramonės įmonei įrengta pneumatinė sistema. Sistema buvo sukurta naujai įmonės gamybos linijai. Tai suslėgto oro tinklas, kurį sudaro 10 barų APS 60 IVR X sraigtinis kompresorius (nr. 369460-IVR), 2000 litrų 11 barų oro talpa (nr. 36200011), 14 barų APX-150 šaldymo tipo oro džiovintuvas (nr. 390150) ir filtravimo sistema.
Mūsų tinklaraštyje rasite straipsnius apie šį projektą bei kitus Airpress įgyvendintus suslėgto oro sistemų įrengimo ir modernizavimo projektus įvairiose pramonės šakose.
